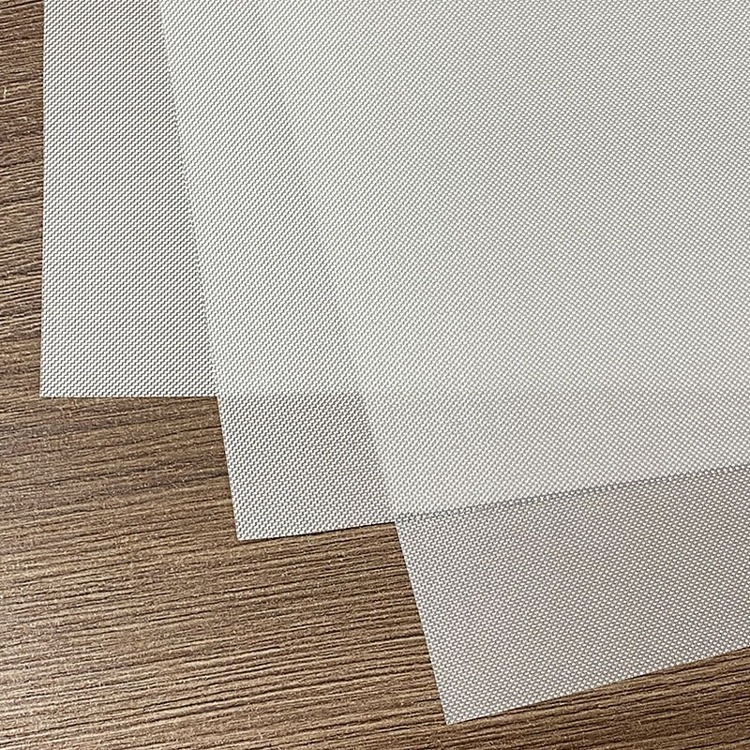

Изофлекс 191 представляет собой композиционный электроизоляционный материал, состоящий из двух слоев полиэтилентерефталатной пленки, стеклоткани между ними, а также связующего, обеспечивающего склейку всей композиции.
Изофлекс 191 обладает высокими диэлектрическими свойствами, высокими механическими показателями и, что немаловажно, очень удобен в работе.
Преимуществами этого материала являются:
- превосходные диэлектрические способности;
- высокий уровень нагревостойкости;
- простота применения;
- отсутствие запаха;
- низкая жесткость;
- большой процент удлинения в случае разрыва;
- безвредность и экологичность (в составе этого материала нет компонентов, которые могли бы выделять вредные вещества при нагревании).
Класс нагревостойкости — «F» (155 °С).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Изофлекс предназначен для межфазной изоляции и использования в качестве межслойной прокладки для низковольтных электромашин, максимальная рабочая температура которых не превышает 155 °С. Используется для изолировки тяговых электродвигателей и статоров.
Для хранения этого материала необходимо обеспечить специальные условия. Температура воздуха должна находиться в диапазоне от – 10 до +35 °С. Влажность воздуха должна быть в районе 75%. При соблюдении надлежащих условий этот материал может храниться на протяжении года.
Изофлекс 191 является аналогом материала ГТП-2Пл.
|
Наименование показателя |
Значение |
||||||
|
Номинальная толщина, мм |
0,13; 0,15 |
0,17 |
0,20 |
0,25 |
0,35 |
||
|
Предельное отклонение по толщине, мм |
среднее |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,03 |
|
|
в отд. точках |
±0,03 |
±0,03 |
±0,05 |
±0,05 |
±0,05 |
||
|
Пробивное напряжение, кВ, не менее |
в исходном состоянии |
среднее |
13,0 |
13,0 |
13,0 |
13,0 |
13,0 |
|
в отд. точках |
8,0 |
8,0 |
8,5 |
9,0 |
10,0 |
||
|
после перегиба |
среднее |
9,0 |
9,0 |
9,0 |
9,0 |
9,0 |
|
|
в отд. точках |
5,5 |
5,5 |
6,0 |
6,5 |
7,0 |
||
|
после выдержки в течение 48 ч при температуре 23 ±2 °С и влажности 93 ±2% |
среднее |
6,5 |
6,5 |
7,0 |
7,5 |
8,0 |
|
|
в отд. точках |
4,5 |
4,5 |
5,0 |
5,5 |
6,0 |
||
|
Удельная разрушающая нагрузка при растяжении, Н/см, не менее |
140,0 |
140,0 |
140,0 |
140,0 |
140,0 |
||
|
Относительное удлинение при разрыве, %, не менее |
3,0 |
3,0 |
3,0 |
3,0 |
3,0 |
||
|
Жесткость, Н, не более |
50,0 |
80,0 |
100,0 |
150,0 |
250,0 |
||
