Провод соответствует ТУ16-505.083-78

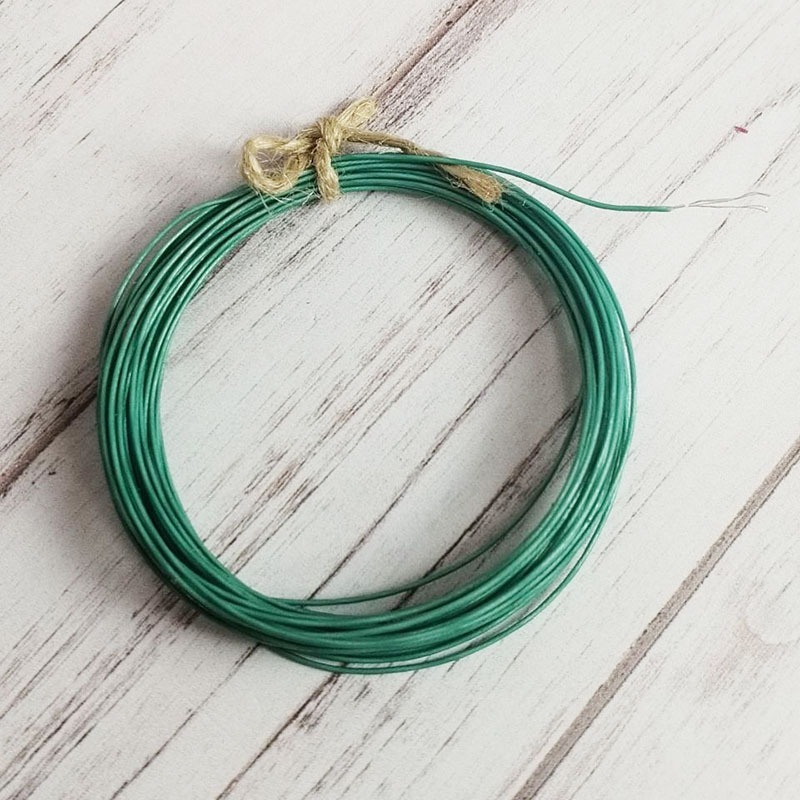

Провод монтажный теплостойкий с токопроводящими жилами из медных посеребренных (МС) проволок, изоляцией из фторопластовой пленки.
М - Монтажный провод
С - Сплошная изоляция из спекаемой пленки
1 - Величина номинального напряжения
6 - Максимальная температура эксплуатации
1 - Степень прочности токопроводящей жилы - нормальной прочности
3 - Порядковый номер разработки
Количество жил- 1 многопроволочная жила
Сечение- 0,12 мм2
Максимальный наружный диаметр- 0,81 мм
Класс гибкости жилы- 5
Применяется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры на номинальное напряжение 100 (250, 500) В переменного тока частоты до 10 МГц.
Вид климатического исполнения В.
Провод предназначен для работы в диапазоне температур от минус 60 до 200°С.
Допускается применение провода при температуре минус 150°С при условии, что максимальная температура не выше 125°С.
Стойкий к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 0,0001 Па (0,000001 мм рт.ст.), до 666 Па (5 мм рт.ст.) - до 100 ч (только на напряжение 500 В) и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, соляного тумана, плесневых грибов, солнечного излучения, бензина, керосина и минеральных масел.
Не распространяет горение.
.
Технические характеристики
Электрическое сопротивление изоляции 1 м провода, МОм, не менее - 2000000.
Испытательное напряжение, В, переменного тока проводов на номинальное напряжение 100 (250, 500) В - 1500 (2000, 3000).
Провод сечением 0,02-0,12 мм2 выдерживает 130 изгибов, сечением 0,20-0,35 мм2 - 100 изгибов на угол ±90° при радиусе изгиба, равном 5 наружным диаметрам провода; сечением 0,5 мм2 - 75 изгибов (провода всех сечений на номинальное напряжение 250 и 500 В - 50 изгибов).
Линейная усадка изоляции - не более 2 мм.
Провод стойкий к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Срок службы - не менее 20 лет; 95%-ный ресурс - 15000 ч.
